Одноосные Волоконно-Оптические Гироскопы

Интерферометрические волоконно-оптические гироскопы (ВОГ) с замкнутым контуром обратной связи являются высокоточными датчиками угловой скорости объекта. Они сочетают в себе высокую надёжность, большой срок службы, превосходную точность и низкий уровень шума при низкой себестоимости в условиях массового производства. Принцип действия волоконно-оптических гироскопов основан на использовании эффекта Саньяка.

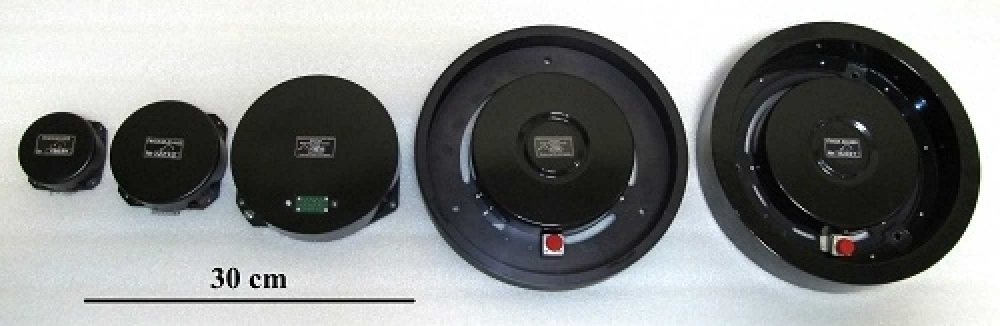

В данном разделе представлено семейство одноосных измерителей угловой скорости (ОИУС):



Волоконно-оптические гироскопы [PDF]

Вариации Аллана для волоконно-оптических гироскопов НПК "Оптолинк"

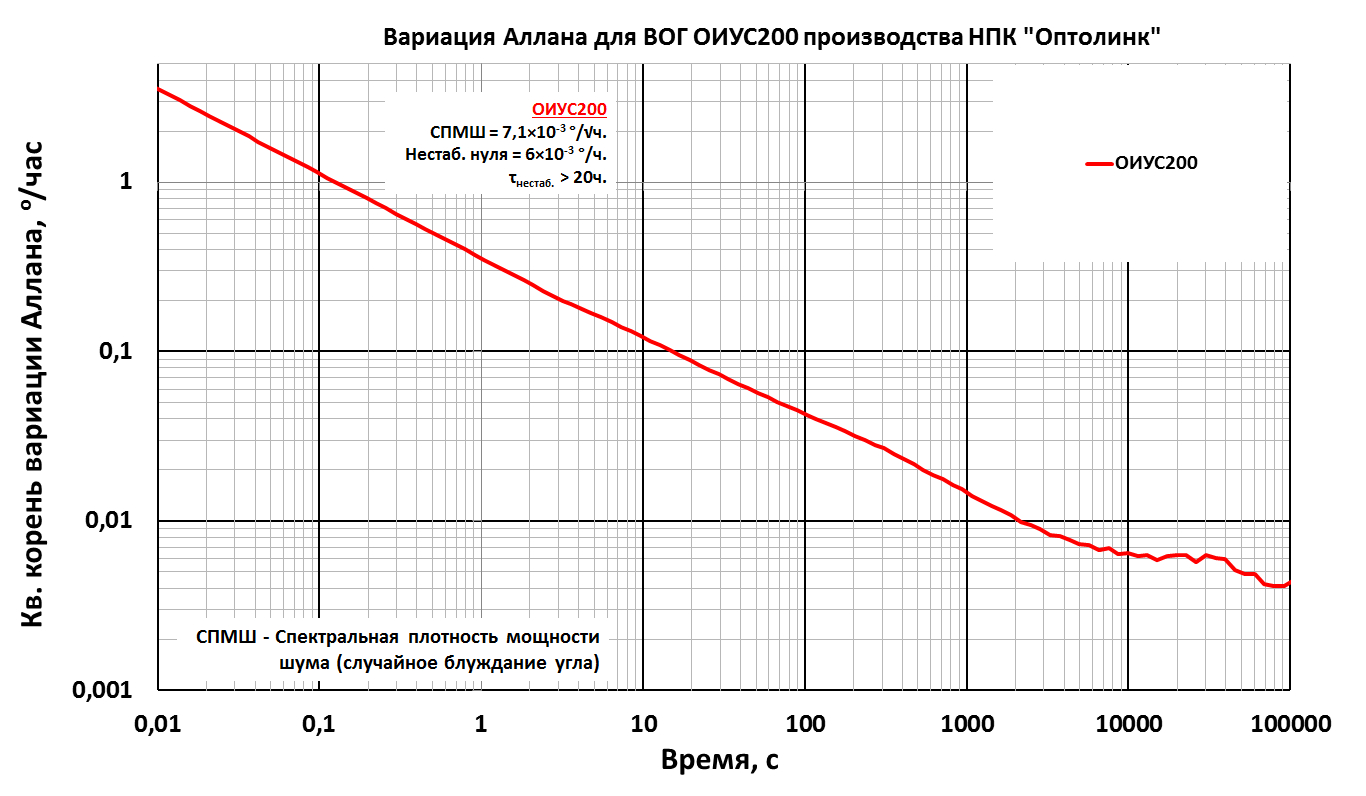

Одноосный волоконно-оптический гироскоп ОИУС200





Герметичный

Диапазон измеряемой угловой скорости, °/с ±550
Случайная составляющая дрейфа нулевого сигнала при постоянной температуре (100 cек-осреднение, 1σ), °/час ≤0,2
≤0,007  (по вариации Аллана)
Случайная составляющая дрейфа нулевого сигнала  при изменении температуры от -40°C до +60 °С
(100 cек-осреднение, 1σ), °/час
≤0,7
Погрешность масштабного коэффициента, % ≤0,03
Полоса пропускания, Гц ≥100 (до 2кГц)
Спектральная плотность мощности шума (по вариации Аллана), °/√час ≤0,015
Напряжение питания, В 5±0,25
Мощность, потребляемая прибором, Вт ≤6
Масса, кг 0,2
Габаритные размеры, мм Ø70x28
Диапазон рабочих температур -40°C ~ +60°C
Выходной сигнал RS485*

*-по требованию заказчика возможно – RS232/RS422, унитарный код



Вариация Аллана для ОИУС200






Одноосный волоконно-оптический гироскоп ОИУС501





Герметичный

Диапазон измеряемой угловой скорости, °/с ±250 (возможно ±1000)
Случайная составляющая дрейфа нулевого сигнала при постоянной температуре (100 cек-осреднение, 1σ), °/час ≤0,03
≤0,002  (по вариации Аллана)
Случайная составляющая дрейфа нулевого сигнала  при изменении температуры от -40°C до +60 °С (100 cек-осреднение, 1σ), °/час ≤0,1
Погрешность масштабного коэффициента, % ≤0,02
Полоса пропускания, Гц ≥100 (до 2кГц)
Спектральная плотность мощности шума (по вариации Аллана), °/Öчас ≤0,003
Напряжение питания, В 5±0,25
Мощность, потребляемая прибором, Вт ≤7
Масса, кг 0,35
Габаритные размеры, мм Ø100×30
Диапазон рабочих температур -40°C ~ +60°C
Выходной сигнал RS485*

* По требованию заказчика возможно – RS232/RS422



Вариация Аллана для ОИУС501

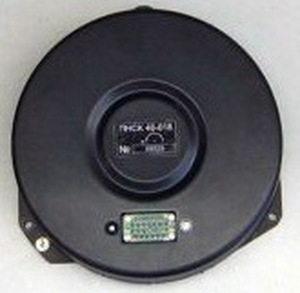

Одноосный волоконно-оптический гироскоп ОИУС1000









  ПНСК40-018-05 ПНСК40-018
(с блоком питания)
Диапазон измеряемой угловой скорости, °/с ±90 ±90
Случайная составляющая дрейфа нулевого сигнала при постоянной температуре (100 cек-осреднение, 1σ), °/час ≤0,005
≤0,0005 (по вариации Аллана)
≤0,02
Случайная составляющая дрейфа нулевого сигнала  при изменении температуры от -40°C до +60 °С  (100 cек-осреднение, 1σ), °/час ≤0,02 ≤0,1
Погрешность масштабного коэффициента, % ≤0,01 ≤0,05
Полоса пропускания, Гц ≥100 (до 2кГц) ≥100 (до 2кГц)
Спектральная плотность мощности шума (по вариации Аллана), °/√час ≤0,0007 ≤0,002
Напряжение питания, В 5±0,25 5±0,25
Мощность, потребляемая прибором, Вт ≤7 ≤7
Масса, кг 0,9 0,9
Габаритные размеры, мм Ø150×45 Ø150×45
Диапазон рабочих температур -40°C ~ +60°C -40°C ~ +60°C
Выходной сигнал RS485 RS485



Вариация Аллана для ОИУС1000




Одноосный волоконно-оптический гироскоп ОИУС1001







Диапазон измеряемой угловой скорости, °/с ±550
Случайная составляющая дрейфа нулевого сигнала при постоянной температуре (100 cек-осреднение, 1σ), °/час ≤0,005
≤0,0005 (по вариации Аллана)
Случайная составляющая дрейфа нулевого сигнала  при изменении температуры от -40°C до +60 °С
(100 cек-осреднение, 1σ), °/час
≤0,02
Погрешность масштабного коэффициента, % ≤0,01
Полоса пропускания, Гц ≥100 (до 2кГц)
Спектральная плотность мощности шума (по вариации Аллана), °/√час ≤0,0007
Напряжение питания, В 5±0,25
Мощность, потребляемая прибором, Вт ≤7
Масса, кг 0,9
Габаритные размеры, мм Ø150×45
Диапазон рабочих температур -40°C ~ +60°C
Выходной сигнал RS485



Вариация Аллана для ОИУС1001

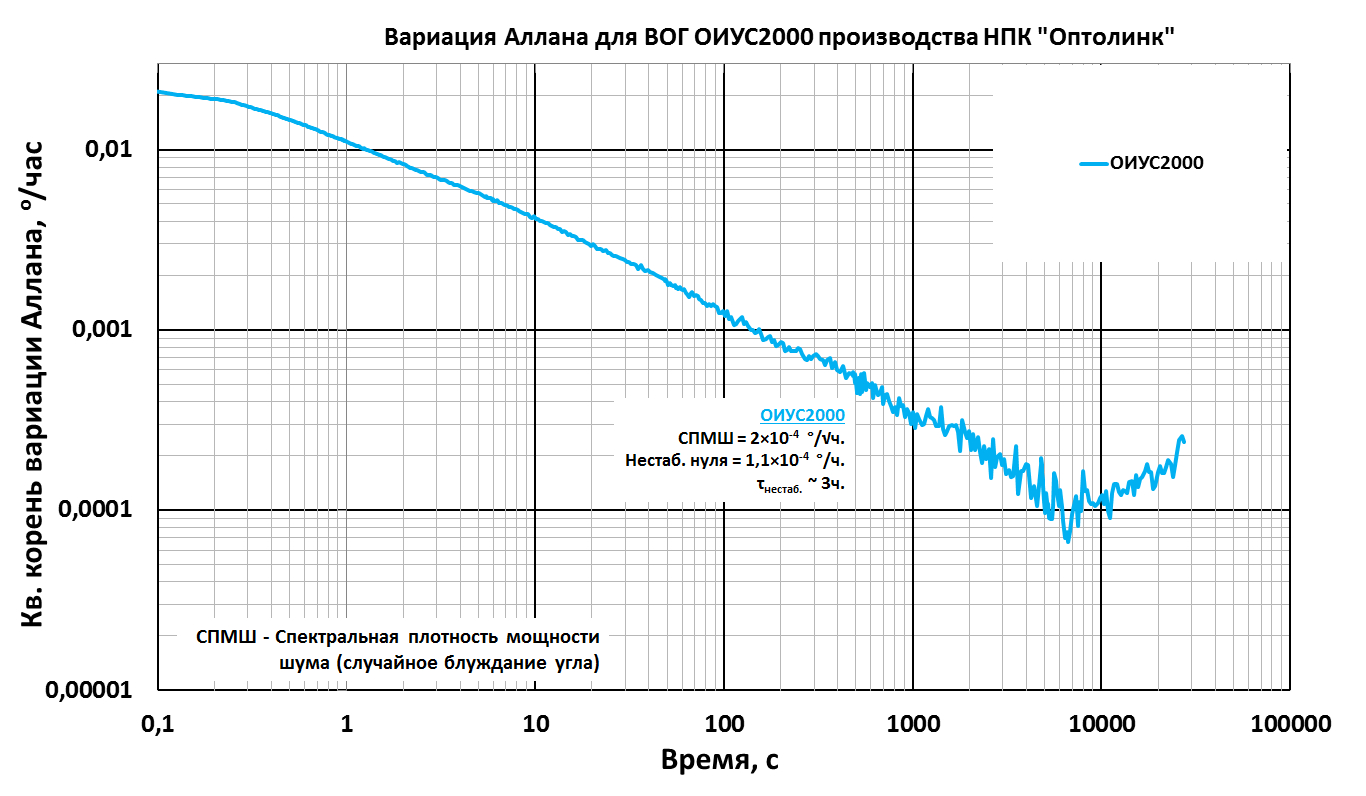

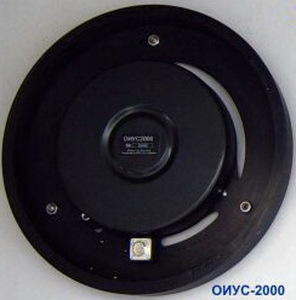

Одноосный волоконно-оптический гироскоп ОИУС2000







Диапазон измеряемой угловой скорости, °/с ±30
Случайная составляющая дрейфа нулевого сигнала при постоянной температуре (100 cек-осреднение, 1σ), °/час ≤0,003
≤0,0003 (по вариации Аллана)
Случайная составляющая дрейфа нулевого сигнала  при изменении температуры от -40°C до +60 °С (100 cек-осреднение, 1σ), °/час ≤0,05
Погрешность масштабного коэффициента, % ≤0,01
Полоса пропускания, Гц ≥50 (до 2кГц)
Спектральная плотность мощности шума (по вариации Аллана), °/√час ≤0,0005
Напряжение питания, В 5±0,25
Мощность, потребляемая прибором, Вт ≤7
Масса, кг 1,7
Габаритные размеры, мм Ø250×45
Диапазон рабочих температур -40°C ~ +60°C
Выходной сигнал RS485



Вариация Аллана для ОИУС2000

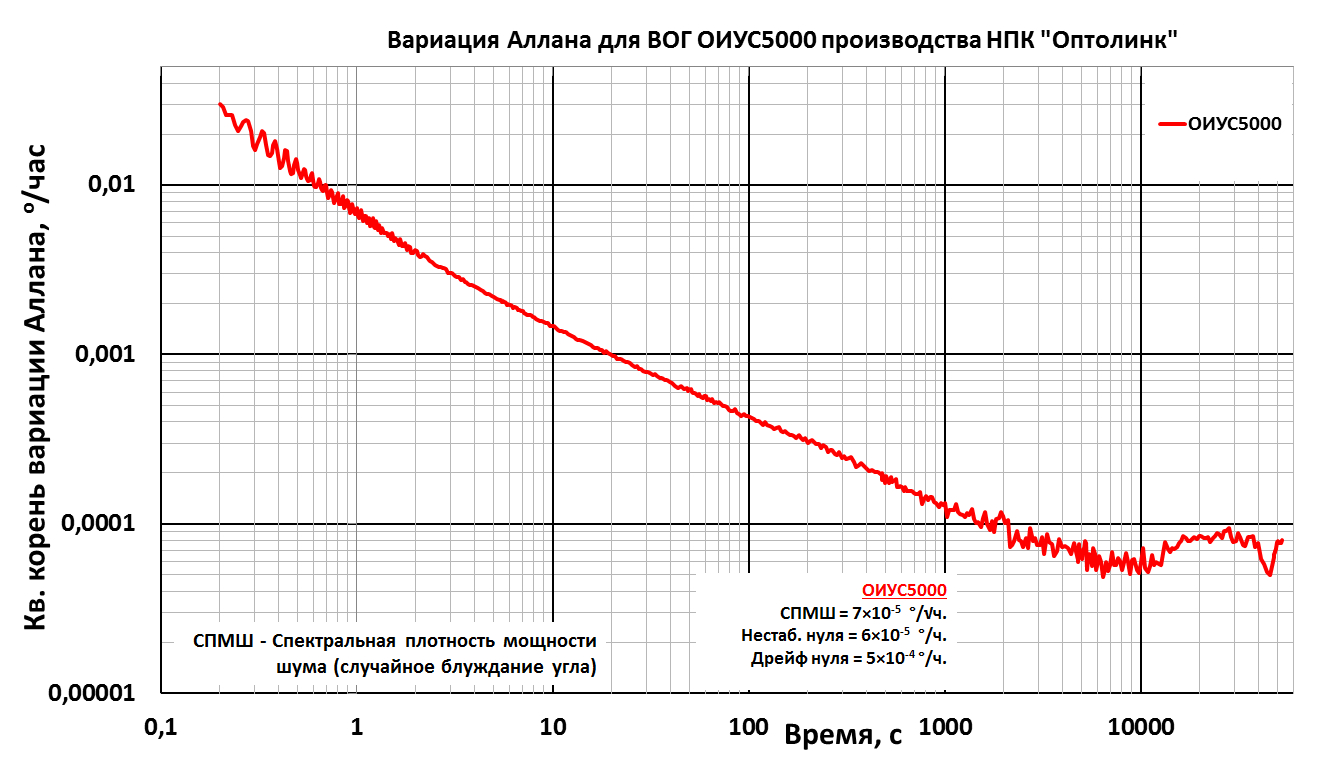

Одноосный волоконно-оптический гироскоп ОИУС5000







Диапазон измеряемой угловой скорости, °/с ±12 (возможно ±550)
Случайная составляющая дрейфа нулевого сигнала при постоянной температуре (100 cек-осреднение, 1σ), °/час ≤0,0015
≤0,0001 (по вариации Аллана)
Погрешность масштабного коэффициента, % ≤0,005
Полоса пропускания, Гц ≥50 (до 2кГц)
Спектральная плотность мощности шума (по вариации Аллана), °/√час ≤0,00015
Напряжение питания, В 5±0,25
Мощность, потребляемая прибором, Вт ≤7
Масса, кг 2,5
Габаритные размеры, мм Ø250×45
Диапазон рабочих температур -40°C ~ +60°C
Выходной сигнал RS485



Вариация Аллана для ОИУС5000
